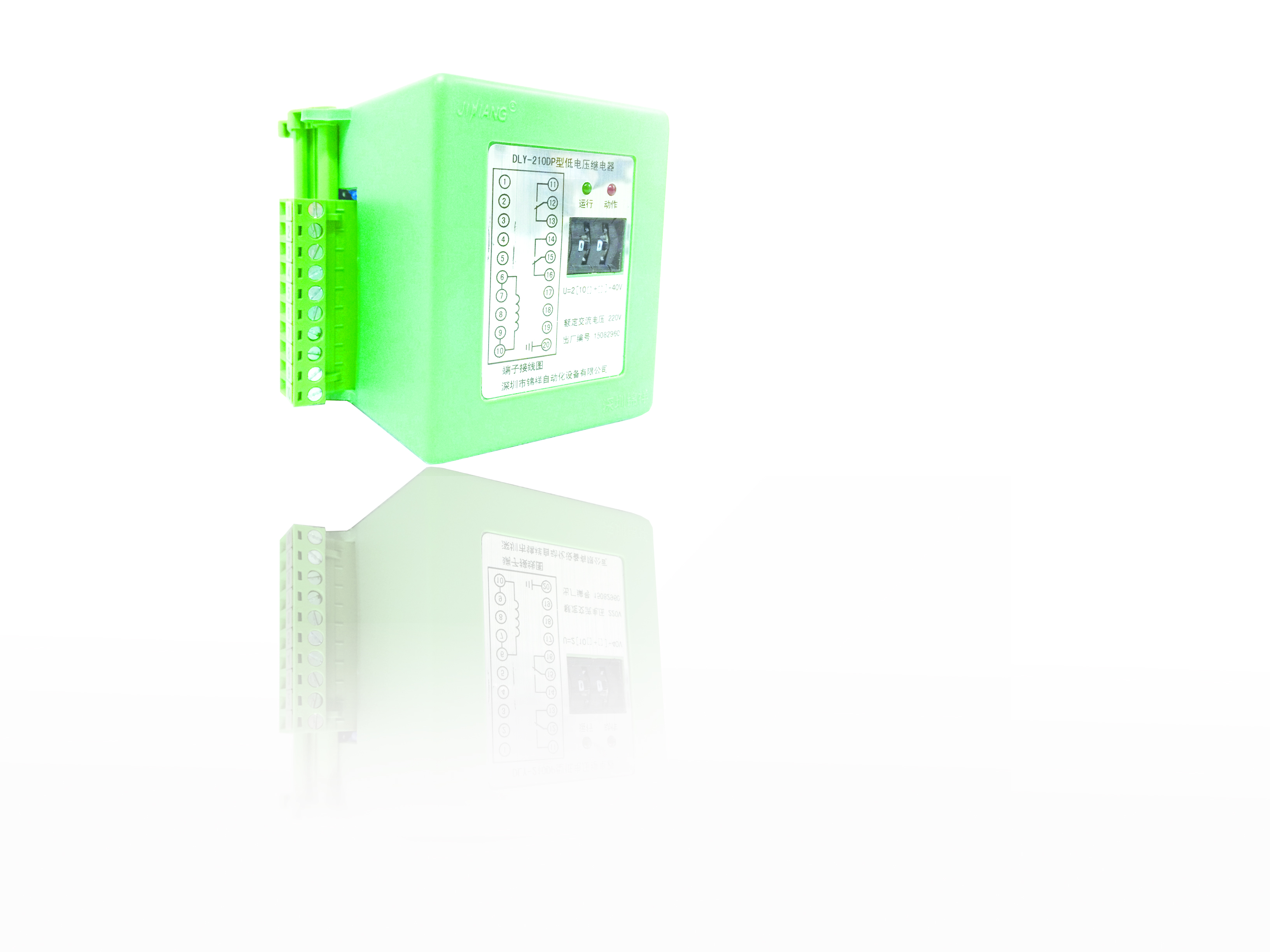

端子排型电压电流继电器
产品编号：20104DLY
产品类别： 静态电量保护系列继电器
产品名称： 端子排型电压电流继电器
产品型号： DLY-XXX/X
工作电源： 220VDC/220VAC/110DC/无源(定货时选择）
规格参数： 按说明书规格参数选择
功能简述： 端子排型继电器，包含过低电压、过低电流、零序电压电流继电器。
产品类别： 静态电量保护系列继电器
产品名称： 端子排型电压电流继电器
产品型号： DLY-XXX/X
工作电源： 220VDC/220VAC/110DC/无源(定货时选择）
规格参数： 按说明书规格参数选择
功能简述： 端子排型继电器，包含过低电压、过低电流、零序电压电流继电器。
型号定义：
DLY-XXX/X
（1） DLY产品系列代码，表示端子排型电流电压继电器系列。
（2） 电量类型代码：2—电压，3—电流，4—零序电压，5—零序电流。
（3） 保护类别代码：1—低量保护，2—过量保护。
（4） 接点型式代码：
0—表示两对独立的转换接点；
1—表示两对独立的常开接点；
2—表示两对独立的常闭接点；
3—表示两对独立接点，其中一对常开一对常闭接点。
如：带两对转换接点的低电压保护型号为：DLY-210
（5） 供电类型：无此位标识为直流，AC表示交流。
特性参数
|
|
电压继电器（含零序） |
电流继电器（含零序） |
||||
|
|
低电压 |
过电压 |
过电流 |
低电流 |
IN(A) |
|
|
动作时间 |
不大于30mS |
不大于25mS |
不大于20mS |
不大于30mS |
|
|
|
返回时间 |
不大于25mS |
不大于30mS |
不大于30mS |
不大于25mS |
||
|
返回系数 |
不大于1.1 |
不小于0.9 |
不小于0.9 |
不大于1.1 |
||
|
动作值刻度误差 |
不大于±3% |
|||||
|
动作值温度变差 |
不大于±1.5%/10℃ |
|||||
|
动作范围和级差 |
1～10.9V，级差0.1V |
|
1 |
|||
|
2～21.8V，级差0.2V |
1～10.9mA， 级差 0.1mA |
|||||
|
5～54.5V，级差0.5V |
10～109mA， 级差1mA |
|||||
|
10～109V，级差1V |
50～545mA， 级差5mA |
|||||
|
20～119V，级差1V |
0.1～1.09A，级差10mA |
1 或 5 |
||||
|
50～149V，级差1V |
0.2～2.18A，级差20mA |
|||||
|
20～218V，级差2V |
0.5～5.45A，级差50mA |
|||||
|
40～436V，级差4V |
1～10.9A， 级差0.1A |
|||||
|
|
2～21.8A，级差0.2A |
|
5 |
|||
|
|
5～54.5A，级差0.5A |
|
||||
|
|
10～109A，级差1A |
|
||||
